江蘇碳粉制粒試驗(yàn)

1、試驗(yàn)?zāi)康模?/p>

江蘇客戶(hù)提供試驗(yàn)原料10kg左右，鄭礦利用φ600鍋式造粒機(jī)對(duì)客戶(hù)提供的碳粉原料進(jìn)行制粒實(shí)驗(yàn)，目的是驗(yàn)證該物料造球效果，要求生坯粒度為1-2mm左右，找出物料成球最佳水分，及料球烘干后的強(qiáng)度變化，以便為客戶(hù)后期工藝的研發(fā)及設(shè)備選型提供可靠依據(jù)。

2、物料特性：

物料：碳粉混合料（添加有2%未知粘結(jié)劑）：原料含水率為1.62%，粉料堆積密度為47g/cm3，粉料細(xì)度為200目通過(guò)率9.26%，300目通過(guò)率為98.86%，粉料較細(xì)、較輕。

3、試驗(yàn)效果：

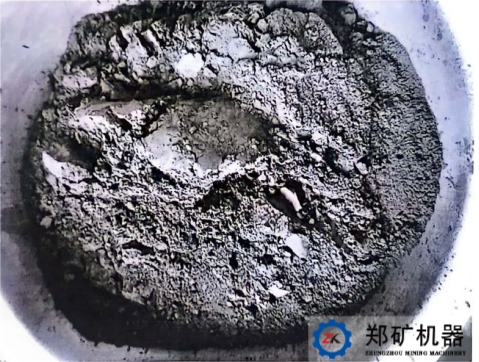

原料圖片

實(shí)驗(yàn)設(shè)備

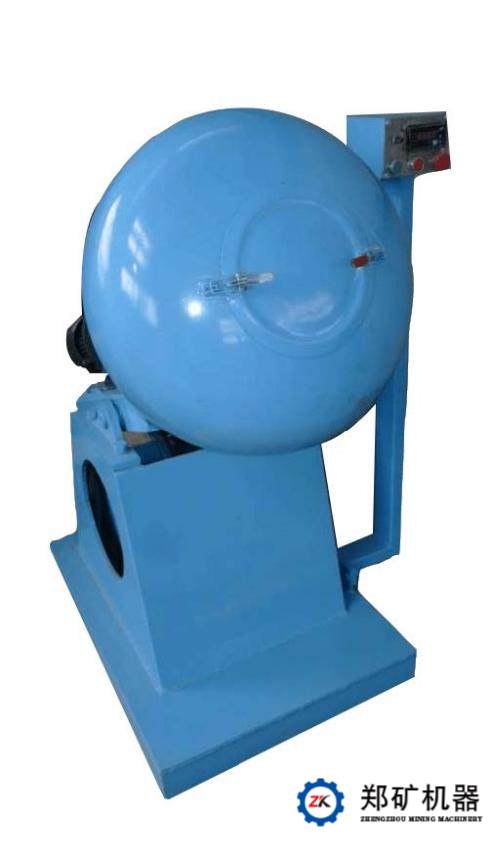

Φ600鍋式造粒機(jī)圖片

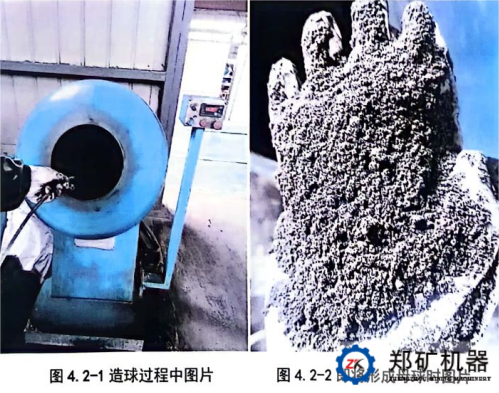

制粒過(guò)程、成球效果如下圖所示：

4、篩分與檢測(cè)料球

出鍋后的料球裝在不銹鋼容器內(nèi)，放在陰涼處經(jīng)自然風(fēng)干10h后用10目（2mm)、16目（1.18mm)、20目（0.83mm)、30目（0.55mm)、40目（0.3mm)、50目（0.27mm)、70目（0.212mm）篩網(wǎng)開(kāi)始篩分，檢測(cè)料球粒徑分布，料球粒徑分布如下表所示：

造球粒徑分布表

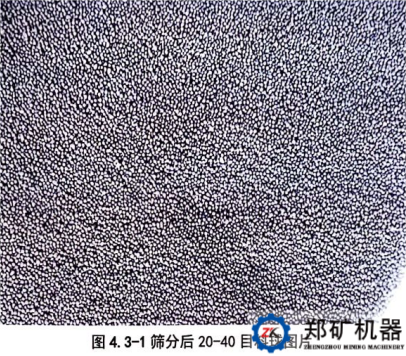

篩分后的料球大部分粒徑集中在1.18-0.83mm

經(jīng)試驗(yàn)可知：該粉料使用0.6m鍋式造粒機(jī)造球可做成約1mm的料球，因碳粉造球過(guò)程中前期粉料吸水率較大，故造球時(shí)間略微偏長(zhǎng)，出鍋后的料球經(jīng)烘干后，料球強(qiáng)度偏低，手指稍微用力即散，料球強(qiáng)度偏低，此現(xiàn)象與物料性質(zhì)和粘合劑選擇有一定關(guān)系。本次實(shí)驗(yàn)滿足了客戶(hù)對(duì)相關(guān)物料造粒特性了解的需求，為客戶(hù)后期粘合劑配比調(diào)整以及工藝的研發(fā)及設(shè)備選型提供了可靠依據(jù)。

鄭礦機(jī)器能夠?yàn)榭蛻?hù)提供原料分析、配方設(shè)計(jì)、小試試驗(yàn)、中試試驗(yàn)、技術(shù)支持、裝備制造、安裝調(diào)試、技術(shù)培訓(xùn)及售后服務(wù)等，提供完整的系統(tǒng)性的解決方案，具有成熟的設(shè)計(jì)方案和完善的配套設(shè)備，歡迎各位新老客戶(hù)咨詢(xún)訂購(gòu)！
